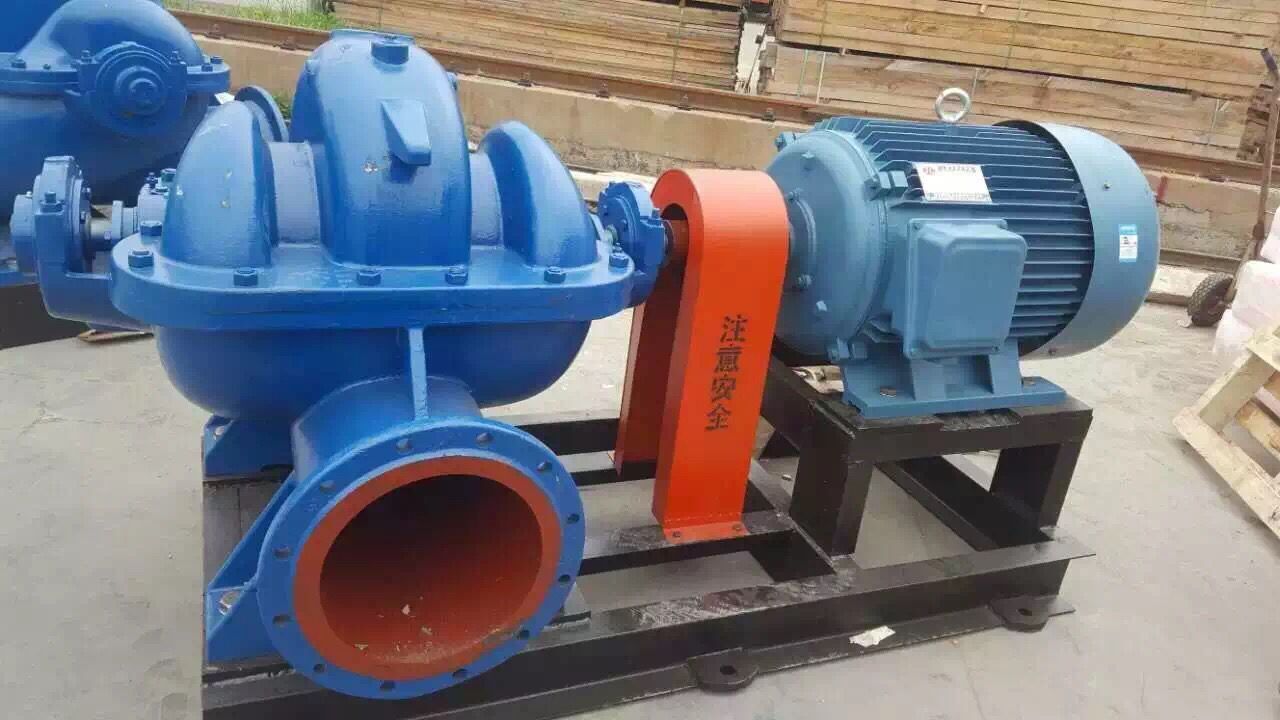

雙吸泵的維護

一.解體的步驟

1.分離泵殼。

(1)拆下連接銷，將水泵從電機上分離。

(2)拆下泵結合面上的螺栓和銷釘，使泵蓋與下泵體分離，然后拆下填料壓蓋。

(3)拆卸與系統相連的管道(如氣管、密封水管等。)并用布將管接頭包好，以防掉入雜物。

2.提起泵蓋。

檢查完上述工作后，可以提起泵蓋。起吊時要平穩，注意不要與其他部件摩擦。

3.提升轉子。

(1)松開并斷開兩側軸承體的壓蓋。

(2)用鋼絲繩系在轉子兩端的填料壓蓋上進行起吊，并保持平穩安/全。轉子吊出后，應放在專用支架上，并放置牢固。

4.轉子的拆卸

(1)拆下泵側聯軸器，并妥善保管連接鍵。

(2)松開兩側軸承體的端蓋，拆下軸承體，然后依次拆下軸承緊固螺母、軸承、軸承端蓋和擋水圈。

3)拆下密封環、填料壓蓋、水封環、填料套等。，并檢查它們的磨損或腐蝕情況。

(4)松開兩側的襯套螺母，拆下襯套并檢查其磨損情況，必要時予以更換。

(5)檢查葉輪的磨損和氣蝕情況。如果還能繼續使用，就沒必要拆了。如果真的需要拆下來，用專用的拉具邊加熱邊拆，以免損壞泵軸。

二、裝配順序

1.轉子組件

(1)葉輪應安裝在軸的正確位置，不能偏向一側，否則會造成與泵殼軸向間隙不均，引起摩擦。

(2)安裝軸套，擰緊軸套螺母。為了防止水沿著軸泄漏，應該在軸套和螺母之間使用密封橡膠圈。組裝后，應確保裙板被襯套螺母壓住，并且螺母和襯套靠得很近。

(3)將密封環、填料套、水封環、填料壓蓋和擋水環安裝在軸上。

(4)安裝軸承端蓋和軸承，擰緊軸承螺母，然后安裝軸承體，緊固軸承體和軸承端蓋。

(5)安裝聯軸器。

2.吊入轉子。

(1)平穩地將轉子組件吊入泵體。

(2)密封環就位后，轉動轉子，觀察密封環是否有摩擦。調節密封圈，直到轉子轉動輕快。

3.擰緊泵蓋。

扣上泵蓋后，擰緊泵與兩側軸承體壓蓋結合面的螺栓。然后，轉動轉子，看看是否與之前不同。如無明顯異常，連接氣管、密封水管等。，添加填料，然后對準聯軸器。

第三，泵殼結合面襯墊的厚度

如果大修后葉輪密封環沒有變化，那么泵殼結合面上的襯墊可以取原來的厚度；如果密封圈向上抬起，將通過壓鉛絲來測量泵的連接墊厚度。一般泵蓋對葉輪密封圈的緊固力為0-0.03mm，新墊打完以后，兩面都要涂上黑鉛粉，再鋪在泵的結合面上。注意包覆的鉛粉要純凈無渣。在填土涵洞處，應特別小心地制作襯墊，襯墊須與填土涵洞的邊緣齊平。如果墊料不合適，填料密封不好，大量漏水，造成返工。
