雙吸泵和單吸泵的區別
一.單吸泵
單吸泵水平軸向吸入,徑向向上吐出。泵為懸掛式結構,無需拆卸進出口管道,即可退出轉子部件進行維修。
泵通過普通彈性聯軸器或延伸彈性聯軸器與電機連接,泵的軸封采用軟填料密封。軸承是單列徑向滾珠軸承,用潤滑油潤滑。從電機端開始,泵順時針旋轉。
單吸泵啟動時,泵軸帶動葉輪高速旋轉,迫使葉片間預裝的液體旋轉。在慣性離心力的作用下,液體從葉輪中間向四周徑向運動。液體流經葉輪的過程中獲得能量,靜壓能增加,流量增加。
當液體離開葉輪進入泵殼時,由于殼體內流道的逐漸擴大而減速,部分動能轉化為靜壓能,切向流入排出管道。因此,蝸殼泵殼不僅是收集從葉輪流出的液體的部件,還是一種能量轉換裝置。
當液體從葉輪的中間被甩向四周時,在葉輪的中間形成一個低壓區。在儲罐內液面與葉輪中間總勢能差的作用下,液體被吸入葉輪中間。
依靠葉輪的連續運轉,液體被連續吸入和排出。液體離心泵中獲得的機械能表現為靜壓能的提高。

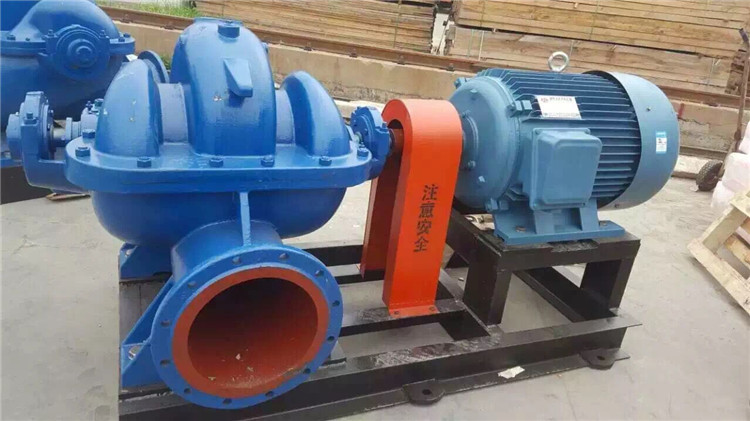

二、雙吸泵
雙吸泵的葉輪實際上是由兩個背靠背的葉輪組成,從葉輪流出的水合并成一個蝸殼。雙吸泵結構改進后,因其揚程高、流量大而在工程中得到廣泛應用。
雙吸泵有兩個吸入室??吹剿鼈?,很多人以為一個是進水口,一個是出水口。其實泵的吸入口和進水口都是垂直于軸線的。主要是葉輪的方向。
雙吸泵的優點是在相同的轉速和流量下,泵不容易因入口流量的降低而產生汽蝕。
三、雙吸泵和單吸泵的區別
(一)不同的水?dāng)z入量
單吸泵是指葉輪只有一端充滿水,雙吸泵是指葉輪兩端都充滿水,也就是兩個入口。
(2)不同的流程
雙吸泵更適合輸送大流量,要求運行穩定。當泵的流量很大時,如果是單吸泵,要有較大的泵進出口直徑,同時轉速不能太大,要穩定在1450rmp左右。如果采用雙吸泵,可以相對減小泵的體積和重量,提高轉速,提高容積效率。
(3)抗汽蝕能力
雙吸泵的抗汽蝕性能優于單吸泵。由于介質在葉輪兩端吸入,會形成水力對稱,使雙吸泵的平衡軸向推力優于單吸泵,運行更平穩。而且介質流速低,葉輪不易產生汽蝕。
(4)價格不同。
雙吸泵成本較高,價格會比單吸泵略高。單吸泵比雙吸泵成本低,價格合理,應用廣泛,但雙吸泵在很多方面更勝一籌。根據用戶的實際操作情況。
