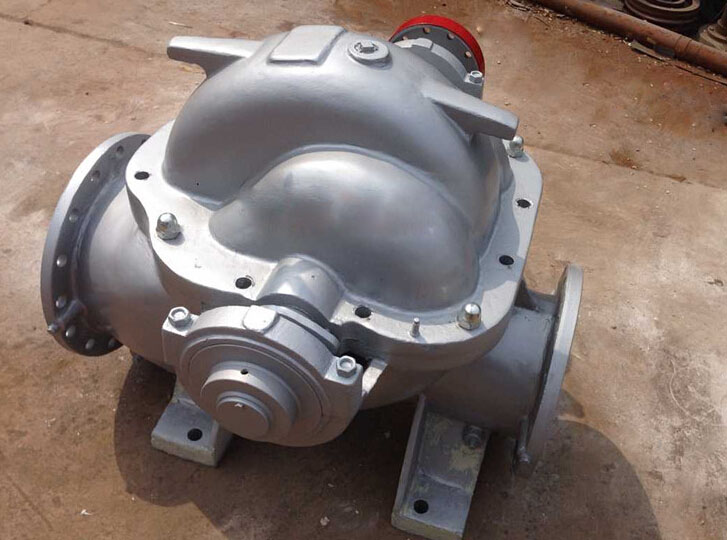

蝸殼式中開雙吸泵的選擇原則及步驟
蝸殼式中開雙吸泵主要特點為輸送介質流量,揚程中開式泵工作原理:葉輪安裝在泵殼體內,并緊固在泵軸上,泵軸直接由電機驅動。泵殼中/心的吸液管與吸液管連接。液體通過底部閥門和吸入管進入泵內。泵殼上的液體排出口與排出管連接。當泵轉速一定時,壓頭、流量和葉輪直徑。下面,我們來看下,蝸殼式中開雙吸泵的選擇原則及步驟。
一、蝸殼式中開雙吸泵的選擇原則
1、開式泵是范圍很大的通用機械設備,它廣泛應用于石油、化工、動力冶金、礦山、選船、輕工、農業、民用和國防等部門,在國民經濟中占有重要地位。
2、所謂合理選用開式泵,就是要綜合考慮泵機組和泵站的投資和運行費用等綜合技術經濟指標,從而符合經濟、安/全、適用的原則。具體來說,有以下幾個方面:
(1)須滿足使用流量和揚程的要求,即泵的運行點。
(2)所選泵不僅要體積小、重量輕、成本便宜,還要有良好的特性和效率高。
(3)抗空化性能好,運行穩定,使用壽命長。
(4)所選泵項目投資少,運行成本低。
二、蝸殼式中開雙吸泵選擇步驟
1、列出中間泵的基本數據
包括:介質的特性、介質中所含的顆粒體的直徑、含量多少、介質的溫度、管道系統所需的流量壓力等數據。
2、確定流量頭
(1)如果生產過程中已經給出了小流量、正常流量和大流量,應考慮大流量。
(2)如果在生產過程中只給予正常流量,應考慮一定的余量。
ns>100的大流量較低,流量余量為5%,適用于NS<對于小流量50的泵,流量余量為10%。對于50≤NS≤100的泵,流量余量為5%。對于質量差、運行條件差的泵,流量余量應為10%。
(3)如果基礎數據只給出重量流量,則應轉換為體積流量。
三、蝸殼式中開雙吸泵組裝和拆卸
1、轉子零件裝配:依次在泵軸上安裝葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋、擋圈、軸承零件,并安裝雙吸密封圈,再安裝聯軸器。
2、將轉子部件安裝在泵體上,調整葉輪的軸向位置。以雙吸密封圈的中間兩側要固定,軸承體壓蓋用固定螺釘固定。
3、裝好填料,放開紙墊,蓋上泵蓋并擰緊螺桿尾柱銷,擰緊泵蓋螺母,但不要把填料壓得太緊,太緊的填料會使套筒發熱,耗電更大,也不要壓得太松,太松會使液體泄漏,水泵效率降低。
4、裝配完成后,用手轉動泵軸,無摩擦,轉動比較輕、平穩。
