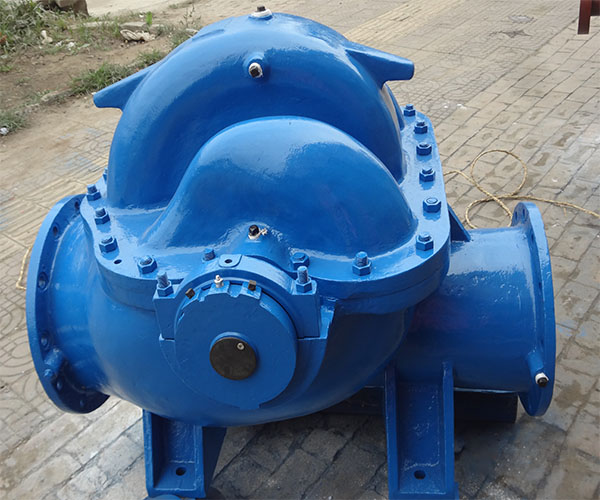

S型雙吸泵

SH型泵系單級、雙吸、泵殼中開式離心泵。供吸送清水及物理化學性質類似于水的液體。
本型泵揚程在9米至140米時，流量為126米3/時至12500米3/時。液體較高溫度不得超過80℃。適用于工廠、礦山、城市給水、電站、大型水利工程、農田灌溉和排澇等用，48SH－22型大型泵還可作熱電站循環泵用。
一、泵型號的意義：如10SH－13A…
      10－吸水口直徑被25除（即該泵吸水口直徑為250毫米）。
      SH－單級雙吸臥式離心清水泵
      13－比轉數被10除（即該泵的比轉數為130）
       A…表示該泵換了不同外徑的葉輪。

二、SH型單級雙吸中開離心泵結構圖

點擊此處查看SH型單級雙吸中開離心泵結構圖

三、SH型泵及S型泵統稱為雙吸泵，其工作性能及配用電機大體相同。需要說明的是泵的旋轉方向不同，從電機端看SH型泵為逆時針旋轉，而S型泵則順時針。在實際使用中SH型泵更加廣泛，故以下介紹以SH型泵為主。SH型泵和S型泵對照表入下：
