中開式離心泵的工作原理:
中開式離心泵的基本結構離心泵有很多種。單級單吸中開式離心泵的基本結構,主要包括蝸殼、泵軸、葉輪、吸入管、壓力管、底閥、控制閥、灌水漏斗和泵座。
中開式離心泵的工作原理:
中開式離心泵的工作原理是葉輪轉動引起水產生的離心力。中開式離心泵啟動前,須將泵殼和吸水管灌滿水,然后啟動電機,使泵軸帶動葉輪和水高速旋轉。在離心力的作用下,水被甩到葉輪的外緣,通過蝸殼泵殼的流道流入泵的水壓管。在水泵葉輪的中/心,由于水在離心力的作用下被甩出形成真空,吸水池中的水在大氣壓力的作用下被壓入泵殼,葉輪保持旋轉,使水在葉輪的作用下不斷地流入流出,從而達到輸送水的目的。
1個前蓋板;2一個后蓋板;3葉片;4葉槽;1吸人口;2個輪罩;3個葉片,5個進水口;6 hub7一個泵軸4一個輪轂;5軸孔
葉輪按其蓋板可分為閉式、開式和半開式三種,如圖L-4所示。離心泵常采用閉式葉輪的單通道或雙通道結構,防止雜物堵塞;砂泵常采用半開式和開式結構,以防止沙粒對葉輪的磨損和堵塞。
2.中開式離心泵,水泵軸
泵軸用于旋轉泵葉輪。常用的材料有碳鋼和不銹鋼。泵軸應有足夠的抗扭強度和足夠的剛度,其撓度不應超過允許值。和葉輪軸通過鍵連接。關鍵是旋轉體之間的連接件。通常,平鍵用于離心泵。這個鍵只能傳遞扭矩,不能固定葉輪的軸向位置。在大中型水泵中,葉輪的軸向位置通常由軸套和擰緊軸套的螺母來定位。
3.中開式離心泵殼
過水部分需要良好的水力條件。泵站設計計算中葉輪工作時,流量沿蝸殼逐漸擴大的截面逐漸變大。為了減少水力損失,在離心泵的設計中,水沿蝸殼漸擴段流動的速度應保持不變。水從蝸殼排出后,通過錐形擴散管流入壓力管。蝸殼上的錐形散流器的作用是降低水流的速度,使速度水頭的一部分轉化為壓力水頭。泵殼的選材既要考慮介質對過流部分的腐蝕和磨損,又要使殼體作為壓力容器有足夠的機械強度。
4.泵殼
泵殼由幾部分組成,其內腔形成葉輪工作室、吸入室和水壓室。泵殼的形狀和尺寸取決于葉輪的結構和尺寸以及由水力設計確定的吸入室和壓力室的形狀和尺寸。泵殼有端蓋泵殼和中開式泵殼兩種。端蓋泵殼沿垂直于泵軸線的徑向平面分割形成泵體。
和一個泵蓋,多用于單級泵,如圖1-5(a)所示;中開式泵殼沿通過泵軸的平面分割,常用于雙支承蝸殼泵,如臥式單吸、雙吸泵。

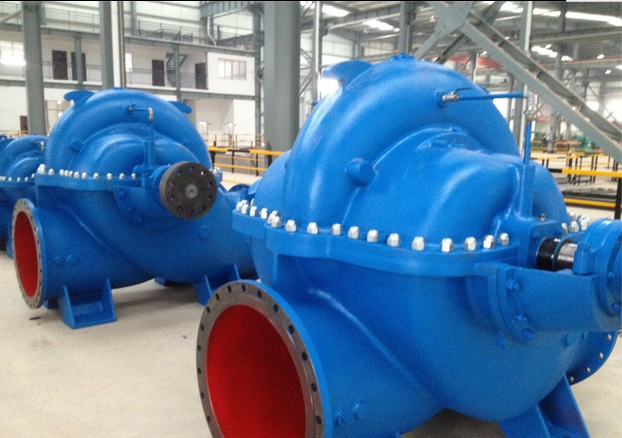

中開式離心泵的殼體通常鑄造成蝸殼形。V型蝸殼通道沿出流方向不斷變大,可以保持水流速度不變,從而減少流速變化帶來的能量損失。泵的出口處有一根漸擴的錐形管。隨著橫截面的變大,水流的速度逐漸減小,而壓力逐漸變大,水的動能轉化為勢能。一般在泵體的頂部有螺孔,用于排氣或加水,以便在泵啟動前抽真空或加水。
5.中開式離心泵座
中開式離心泵座上有法蘭孔,用于與底板或基礎固定。在泵殼的底部,有一個排水螺絲孔,用來停泵。
