離心泵的結構組成

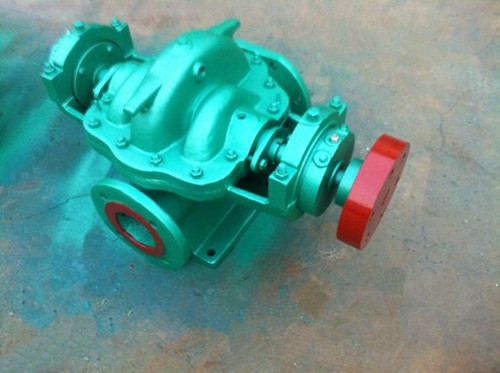

離心泵是指通過葉輪旋轉時產生的離心力輸送液體的泵。

離心泵的結構組成

離心泵的基本結構由葉輪、泵體、泵軸、軸承、密封圈和填料函六部分組成。

1.葉輪是離心泵的核心部件。它的速度比力大，葉輪上的葉片起主要作用。葉輪組裝前須通過靜平衡測試。葉輪的內外表面應光滑，以減少水流的摩擦損失。

2.泵體又稱泵殼，是水泵的主體。起支撐固定作用，與安裝軸承的支架連接。

3.泵軸的作用是將電機與聯軸器連接，并將電機的扭矩傳遞給葉輪，因此是傳遞機械能的主要部件。

4.滑動軸承使用透明油作為潤滑劑，并為油管加油。過多的油會沿著泵軸滲出，過少的軸承會過熱燒壞，造成事故！水泵運行時，軸承溫度較高在85℃，一般在60℃左右。

5.密封圈也叫減漏環。

6.填料函主要由填料、水封環、填料筒、填料壓蓋和水封管組成。填料函的作用主要是封閉泵殼與泵軸之間的間隙，防止泵內的水向外流動，防止外界空氣進入泵內。始終保持水泵內的真空！當泵軸和填料之間的摩擦產生熱量時，需要將水保持在水封環中，以冷卻填料！保持泵正常運行。因此，在水泵運行檢查時，要特別注意填料函的檢查！運行約600小時后，應更換包裝。
