效率高雙吸泵、大流量臥式泵、糖廠雙吸泵

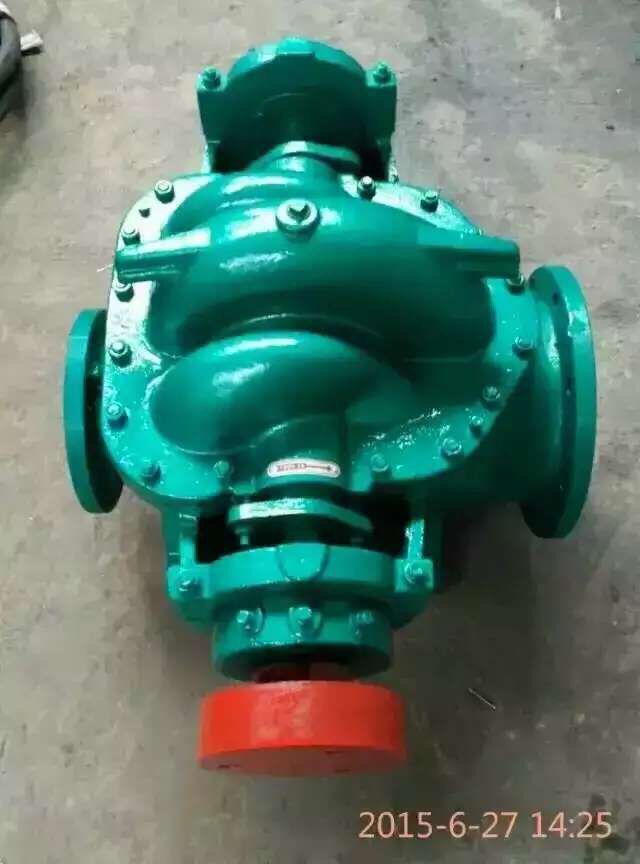

蝸殼式中開雙吸泵作為離心泵的一種重要形式，因其揚程高、流量大而被廣泛應用于工程中。事實上，這種泵型的葉輪是由兩個背靠背的葉輪組成，從葉輪流出的水流入蝸殼。由于水從葉輪兩側進入，殼體從軸向中/心線分上下兩半，故稱中開式雙吸泵。在水泵行業，中型雙吸泵是種類繁多、性能優良、使用維護方便的產品。廣泛應用于水廠、電廠、鋼廠、農業、林業、灌溉、建筑等行業和部門輸送清水和理化性質與清水相似的液體?，F(xiàn)有的蝸殼式中開雙吸泵由于連接的電機中磁力不平衡，電機與水泵連接不良，水泵進口流速和壓力分布不均勻，啟停不合理等原因，會產生振動和噪音。強烈的振動容易損壞雙吸泵的內部零件，噪音會嚴重干擾人們的工作和生活。因此，我們提出了一種中間開口的靜音蝸殼式中開雙吸泵。

針對現有技術的不足，技術人員提供了一種靜音蝸殼式中開雙吸泵，解決了現有中開式雙吸泵容易產生振動和噪音，雙吸泵內部零件容易被振動損壞，噪音嚴重干擾人們工作和生活的問題。為了達到上述目的，該靜音蝸殼式中開雙吸泵提供了如下技術方案：一種靜音蝸殼式中開雙吸泵，包括底座，底座的上表面設有兩個對稱的滑槽，每個滑槽內夾有兩個對稱的滑塊，底座的上表面固定連接有兩個對稱的減震盒，兩個減震盒分別位于兩個滑槽的正上方，減震盒內放置減震鋼板，兩個滑塊的上表面與減震鋼板的底面固定連接，每個減震盒的上表面中部設有通孔，每個減震盒內設有與通孔相配合的支撐桿，兩個支撐桿的上表面分別穿過兩個通孔并延伸至減震盒上方，每個支撐桿的外表面套有彈簧，兩個彈簧的上表面分別與中開式雙吸泵體的底面固定連接，兩個彈簧的底面分別與兩個減震盒的上表面固定連接。底座的底面固定連接有減震墊，減震墊的水平長度值等于底座的水平長度值。底座的上表面設有兩個對稱的安裝孔，兩個安裝孔分別位于兩個減震盒的兩側。兩個對稱的防撞塊與雙吸泵體的底面固定連接，兩個防撞塊分別位于兩個減震盒的上方。隔音罩上表面的中部設有檢修孔，隔音罩的上表面通過鉸鏈與與檢修孔相配合的檢修門固定鉸接。中開式雙吸泵體底面的水平面與底座上表面的水平面平行，每個阻尼箱上表面的水平面與底座上表面的水平面平行。

靜音蝸殼式中開雙吸泵具有以下有益效果：

1、靜音蝸殼式中開雙吸泵通過設置彈簧和減震鋼板，可以充分吸收中開式雙吸泵體產生的振動，有效避免中開式雙吸泵體振動產生的噪音；通過設置吸音棉，在隔音罩的作用下，可以將中開式雙吸泵體內產生的噪音密封在隔音罩內，有效避免了中開式雙吸泵體。

2、靜音蝸殼式中開雙吸泵通過設置減震墊，可以有效隔離外界振動傳遞給裝置，使裝置因與裝置同振而噪音變大。通過設置安裝孔，用戶可以方便地安裝該裝置，通過設置防撞塊，可以有效防止中開式雙吸泵體底面因彈簧彈性失效而與減震盒發生碰撞，導致中開式雙吸泵體內部零件損壞。中開式雙吸泵體檢修方便，方便用戶檢查維修。通過將中開口雙吸泵體的底面設置成平行于底座的上表面，可以有效防止中開口雙吸泵體傾斜，這可以有效防止阻尼箱傾斜，從而避免了由于阻尼箱傾斜而導致安裝在其上的部件運行不穩定。
