離心泵的工作原理

1、離心泵的工作原理

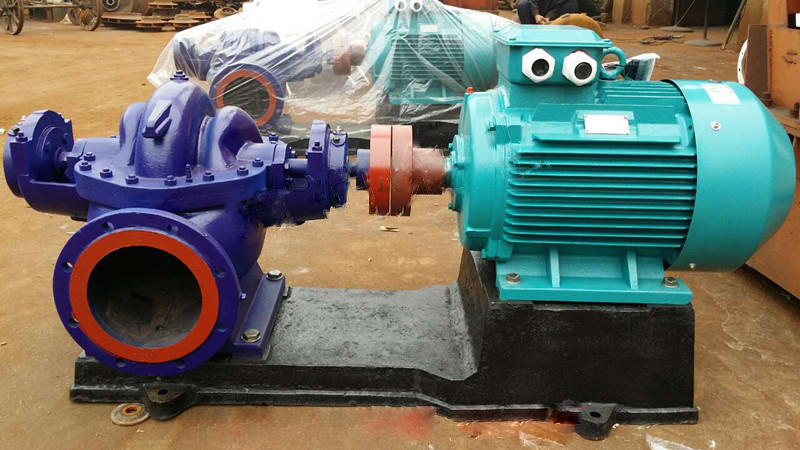

       離心泵的葉輪安裝在泵殼2中，并固定在泵軸3上，離心泵軸3由電機直接驅動。液體吸入口4與離心泵殼中/心的吸入管5相連。液體通過底閥6和吸入管進入泵。離心泵殼上的液體出口8與排放管9相連。

       離心泵啟動前，離心泵殼內充滿待輸送的液體；啟動后，葉輪由軸帶動高速旋轉，葉片之間的液體也須隨之旋轉。液體在離心力的作用下，從葉輪中/心拋向外緣獲得能量，高速離開葉輪外緣，進入蝸殼離心泵殼。在蝸殼內，液體由于流道的逐漸膨脹而減速，然后將一部分動能轉化為靜壓能，然后以較高的壓力流入排出管道，被送到需要的地方。當液體從葉輪中/心流向外緣時，葉輪中/心形成一定的真空。因?yàn)閮?chǔ)罐液位以上的壓力大于離心泵入口的壓力，液體被連續壓入葉輪。可以看出，只要葉輪不斷轉動，液體就會不斷被吸入和排出。

2.氣體結合現象

       當離心泵殼中有空氣時，空氣的密度比液體的密度小得多，導致離心力較小。因此，儲罐上方的液位與泵吸入口的壓差不足以將儲罐中的液體壓入泵內，即離心泵沒有自吸能力，使離心泵無法輸送液體。這種現象被稱為“氣體束縛現象”。

        為了給離心泵注入液體，通常在吸入管的底部安裝一個帶濾網的底閥，這是一個止回閥。濾網的作用是防止固體物質進入泵內，損壞葉輪或妨礙泵的正常運行。
