單級雙吸離心泵式什么
其實說起單級雙吸離心泵,別說是陌生人,有的時候就連設備采購人員或者是剛剛從事泵行業的工作人員也不了解,為什么叫單級還是雙吸這兩個反義詞是怎么拼接在一起的,這個雙吸泵和其他普通的泵有什么區別,很多人是基于向找到這個問題的答案的,所以說分享一下單級雙吸泵以及概念引進還是很有必要的。
由于雙吸泵的吸入口和拍出口都是在泵軸心線的下方,雙吸泵的葉輪的工作模式相當于使用小小的單吸葉輪進行組隊在一起工作,和單級離心泵相比,雙吸離心泵在和單級離心泵的葉輪在大小直徑一樣的前提之下,流量卻是單級離心泵的一倍之多。這就是它的名字為什么叫做雙吸泵的原因。雙吸泵的泵體本身具備兩個吸水室,特殊的地方雙吸葉輪的進水方向單吸葉輪的方向不同,雙吸葉輪的優勢就是在轉數和流量相同的搶礦下,由于對進水口流速的減小,汽蝕現象在雙吸泵那里是很難出現的。
單級雙吸離心泵的使用范圍和臥式離心泵是相同的,流量范圍都是在90到3000m3/h之間,揚程的范圍則在10 到140m之間。其特征及時流量大,檢查和修繕都比較便捷,在檢修的時候只要打開泵蓋就可以把轉子取出來,電動機和連接的管路是不需要進行拆卸的。按軸的安裝位置不一樣,這種單級雙吸離心泵分為兩種結構一種就是立式雙吸泵結構另外一種就是臥式雙吸泵結構。

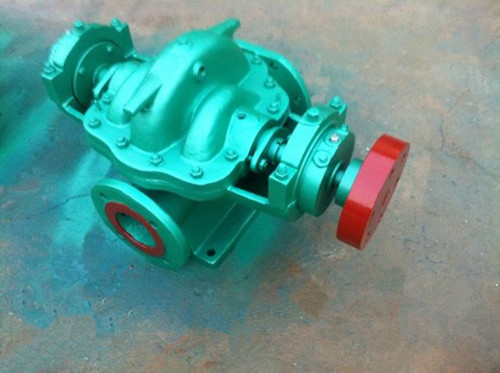

臥式S型單級雙吸離心泵是水平剖分的螺旋形蝸殼,泵殼和兩個呈現半螺旋形的洗液是一起為中開式的結構。將泵軸進行水平放置,軸的兩側制成在裝有軸承內的軸承座之內,泵軸中間放置的則是雙吸式葉輪。下半個泵殼的兩側分別安裝泵的吸入口和排出口,泵體和葉輪的兩側都設有密封環,軸封裝置使用填聊密封,目前也有使用機械密封的,對稱布局在泵體的兩側。在泵蓋上設置兩根水封罐降壓麗水引入填料進行水封,冷卻和潤滑。
