水泵的水力設計注意事項

發布時間:2023-07-08點擊量:34

 水泵的水力設計注意事項

  1)合理地設計水泵葉輪及流道,使葉輪內少發生汽蝕和脫流;合理選擇葉片數、葉片出口角、葉片寬度、葉片出口排擠系數等參數,消除揚程曲線駝峰;泵葉輪出口與蝸殼隔舌的距離,有資料認為該值為葉輪外徑的十分之一時,脈動壓力較小;把葉片的出口邊緣做出傾角(比如做成20。左右),來減小沖擊;保證葉輪與蝸殼之間的間隙;提高泵的工作效率。同時,對泵的出水流道等相關流道進行優化設計,減少水力損失引起的振動。合理設計各種泵的進水段處的吸入室,以及壓縮級的機械結構,減少壓力脈沖,可以保證流場穩定,提高泵的工作效率,減小能量損失,也可以提高泵的振動動態性能的穩定性。

  2)汽蝕振動是泵振動的很重要的一部分。當泵的人口壓力低于相應水溫下的飽和壓力時,會發生伴隨劇烈振動的汽蝕。減小汽蝕的措施包括:確定水泵的安裝高度時,使裝置的有效汽蝕余量大于泵的zui小裝置汽蝕余量;適當加大進水管直徑,縮短進水管長度,減少管路附件,通流部分?jǐn)嗝孀兓柿η筝^小,提高管壁的粗糙度;減少?gòu)濐^數目和加大管道轉彎角度;降低水泵的工作轉速;采用抗空化汽蝕的材料,比如不銹鋼,或在容易發生汽蝕的部位涂環氧樹脂;進水流道設計要合理,力求平滑,使進人葉輪的水流速度和壓力分布均勻,避免局部低壓區;提高制造加工質量,避免因?yàn)槿~片型線不準確造成局部流速過大,壓降過多;提高泵裝置的抗汽蝕性能,包括在泵的進口處設置水力增能器,增能器的結構,提高泵的吸人壓頭,從而提高泵裝置汽蝕余量;增加幾何倒灌高度;盡量減少進水管路水頭損失;采用雙吸式泵。

  為了保證吸水管或壓水管內無空氣積存,吸水管的任何部分都不能高過水泵的進口。為了減小人水口處的壓力脈動,吸水管路直徑應比泵人口直徑大一個尺寸數量級,以便水流在泵人口處有一定的收縮,使流速分布比較均勻,同時還應當在泵人口前有一段直管,直管長度不小于管路直徑的10倍。注意創造良好進水條件,進水池內水流要平穩均勻,以消除伴隨卡門渦旋的振動。

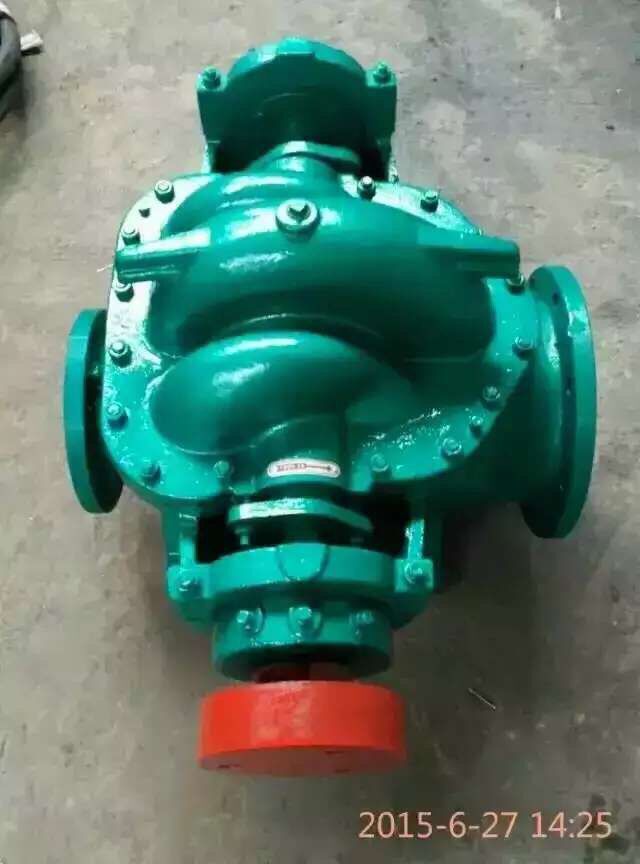

  3)基礎的設計?;A(chǔ)的重量應為泵和電機等機械重量總合的三倍以上;盛水池的基礎應具有相當?shù)膹?qiáng)度;電機支架與基礎較好做成一體或做成面接觸;在泵和支架之間設置隔振墊或隔振器。另外,在管路之間采用減振材料連接,減少管路布置,可以消除彈性接觸和水力損失帶來的振動。QQ圖片20160614165042.jpg
