聯軸器的裝配

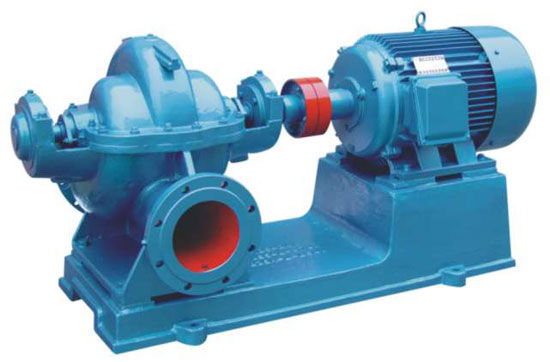

聯軸器是動力與負載的橋梁,只有將動力設備的出軸與負載設備的進軸聯系起來,負載設備才能與動力設備一起旋轉,使設備的功能達到正常發揮,所以聯軸器在機械設備中不可或缺,應用于各類大型設備之中。
除了傳遞動力,聯軸器能夠補償動力出軸與負載進軸的相對位置誤差,還能起到緩沖、減振的作用,也能起到安全保護作用等。
聯軸器的形式多種多樣,常用的有彈性柱銷聯軸器、尼龍棒聯軸器、鼓型齒聯軸器、十字鐵聯軸器、膜片聯軸器等,適用于不同的設備與場合。
雖說聯軸器能夠補償兩軸的位移,但若位移過大,超出了允許范圍,必將造成振動的擴大,不但危及設備的安全運行,也會給自身壽命帶來嚴重影響,所以在聯軸器的安裝、找正、調整過程中須將其精度控制在允許范圍之內。
聯軸器的安裝精度的控制,除了聯軸器內孔與軸的配合外,主要考慮兩聯軸器的端面間隙、徑向位移和角位移。端面間隙可以用來補償軸的軸向串動,有了這個間隙也就可以與彈性原件一同起到緩沖減振的作用,同時也可以避免兩端面的摩擦;保證徑向位移與角位移的精度,可以保證兩軸的同心度和同軸度,使設備平穩運轉。以下是不同聯軸器的允許偏差。
