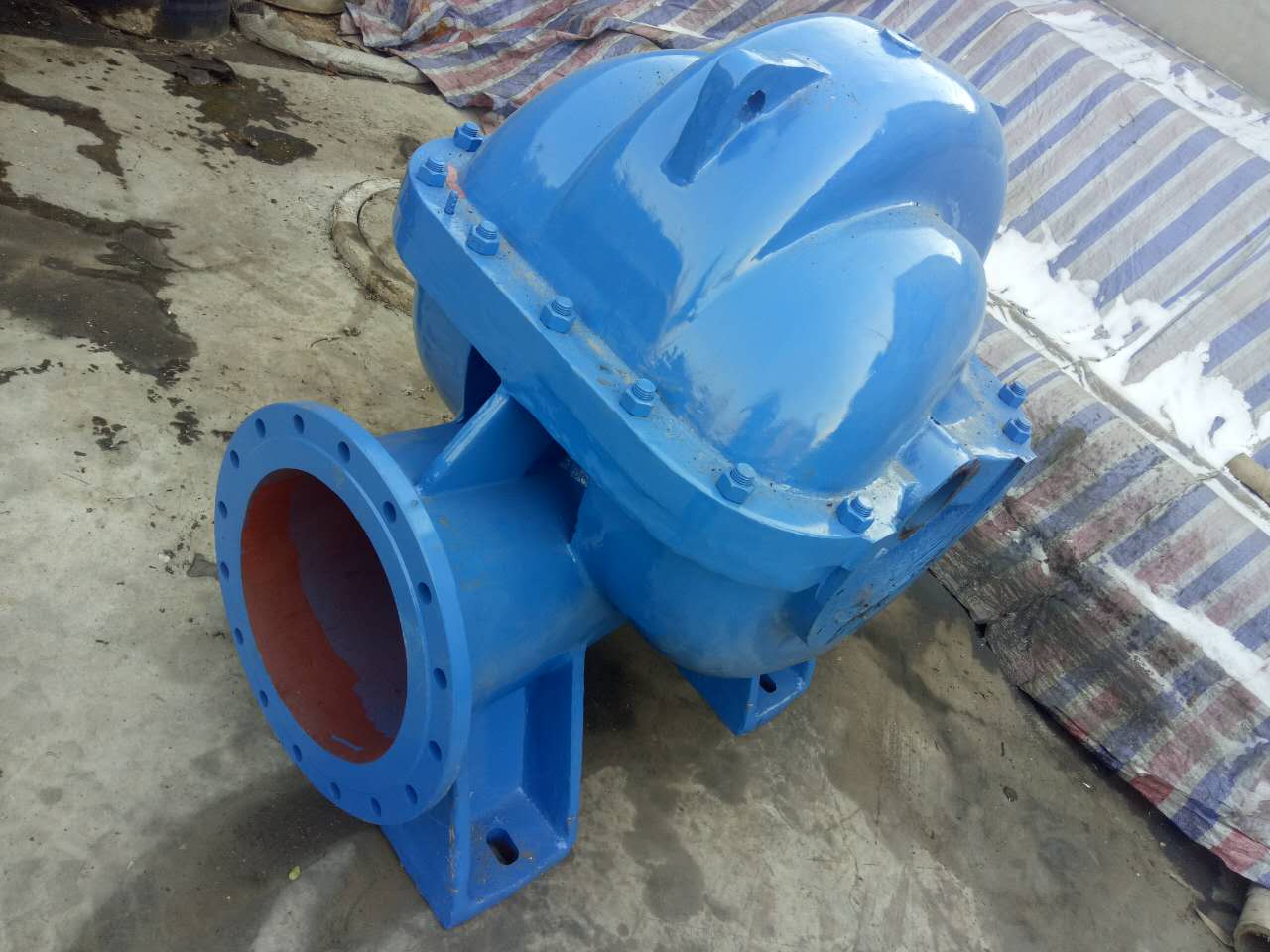

S型單級雙吸清水離心泵裝置

S型單級雙吸清水離心泵裝置
1、查看水泵和電動機應無損壞
2、水泵的裝置高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規則的允許吸上真空高度值。根底尺寸應符合泵機組的裝置尺寸。
3、裝置次序:
@將水泵放在埋有地腳螺栓的混凝土根底上，用調整其間的楔型墊塊的辦法校下水平，并恰當擰緊地腳螺栓，以防走動。
@在根底與泵地即之間灌注混凝土。
@待混凝土干固后，擰緊地腳螺栓，并重新查看水泵的水平度。
(校電動機軸與泵抽的同心度。使兩軸成一向統，在兩軸外賀上的同抽度允差為.1m,面間治圓周的不均勻度允差0.3m(在聯接進出水管路及試運行后在分別校對一遍，仍應符合上述要求)。
@在查看電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得借泵體支承
5.水泵與管路之間的結合面，應保證杰出 的氣密性，尤其是進水管路，應嚴格保證不漏氣，并目在設備上應無案存空氣的或許
6、如水泵裝置在進水水位以上時，為了灌泵起動，一般可裝底閥。也可采用真空引水的辦法。
7、水泵與出水管路之間一般需裝閘閥和止回閥(揚程小于20m的可不必)，止回閥裝在聞閥后面.
以上所述的裝置辦法是指不配帶公共底座的水泵機組.裝置配帶公共底座的泵，用調整底座與漫士根底之間的模形墊鐵來校對機組的水平，然后在其目灌注漫擇土，其裝置原則與要求，和不配帶公共底座的機組相同。
