供應雙吸離心泵 臥式雙吸泵 大流量清水離心泵 水利工程雙吸泵
產品概述:
S型節能單級雙吸中開式離心泵在SH型節能中開泵的基礎上更新?lián)Q代的節能新產品,該型泵性能先進,運行平穩,安全可靠。該型泵采用國家標準規范設計,泵的系列化、標準化、通用化程度高,同時,在設計中采用了新材質、新結構,可用于多種介質的輸送。
S型節能雙吸中開泵供輸送清水或物理、化學性質類似于水的其它液體。
S型節能雙吸中開泵適用于工廠、礦山、城市、電站的給排水,農田排灌和各種水利工程。被輸送介質溫度為一20℃~180℃。
性能范圍:
流量Q:50~15000m3/h ,揚程H:8.6—140m 。所有泵均可降速使用,可根據用戶要求,設計各種參數及結構形式。
產品結構:

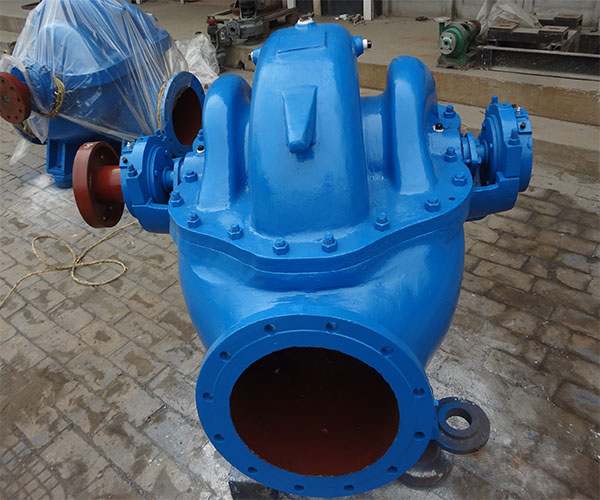

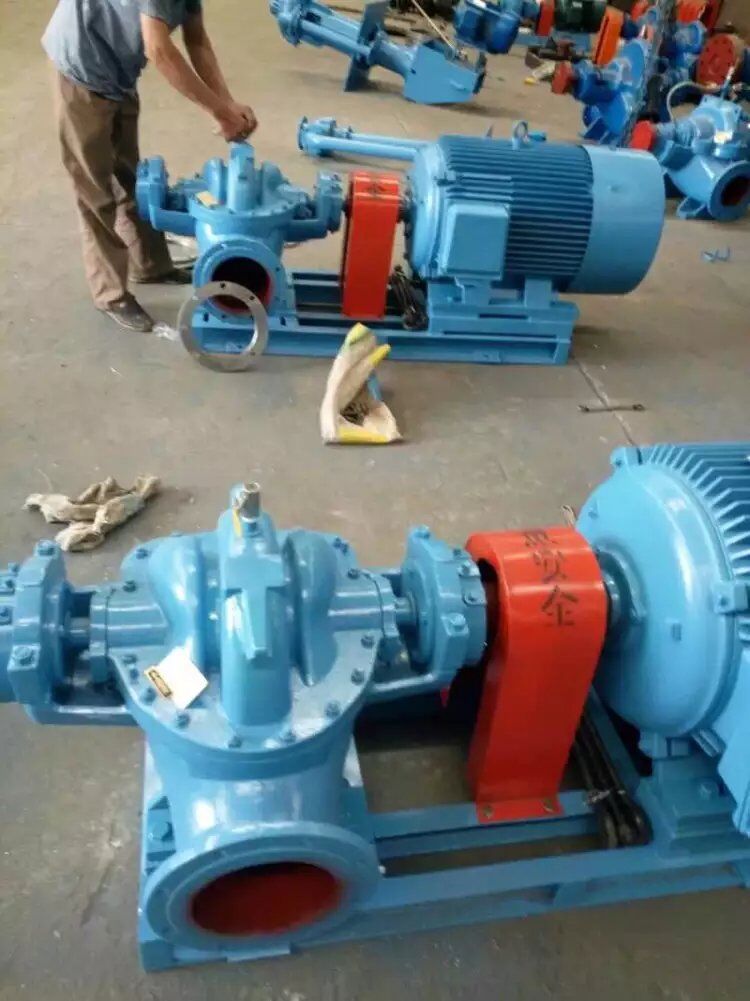

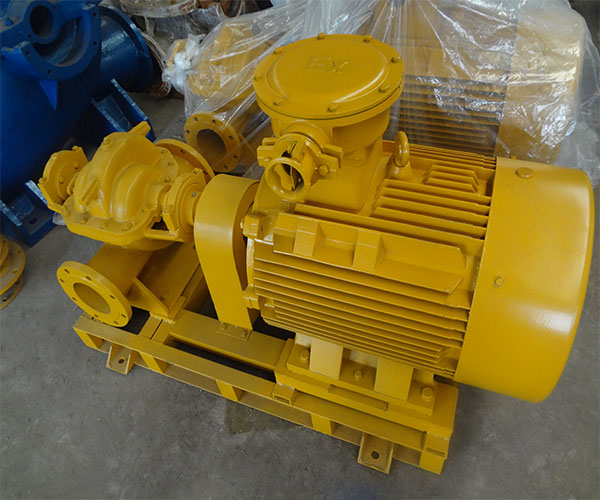

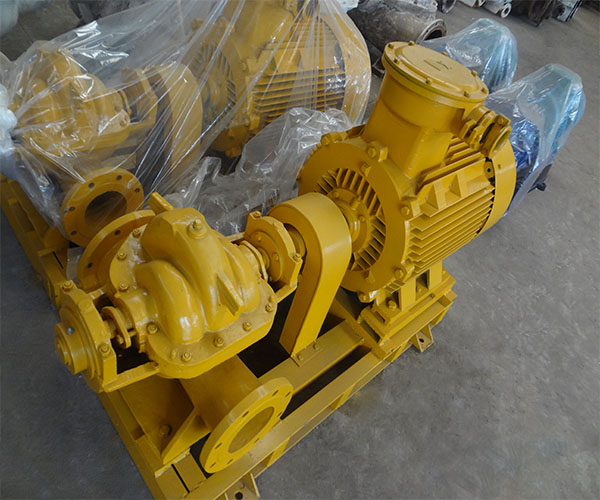

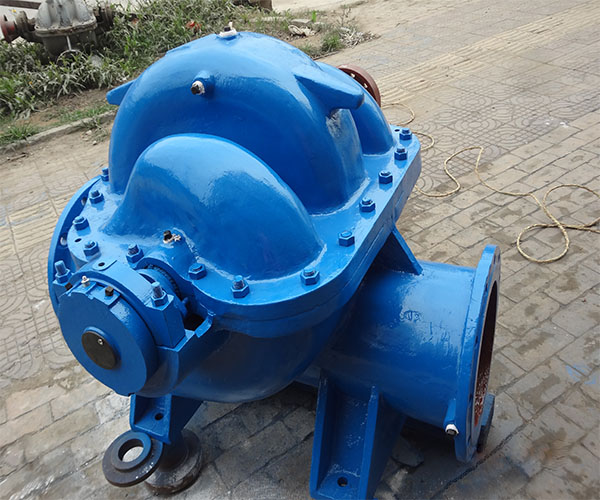

S型單級雙吸中開泵為臥式安裝,吸入口和吐出口均在泵軸中心線下方,與泵軸線垂直,檢修時不需拆卸進、出水管路,拿開泵蓋即可取出轉子部件,泵主要由泵體、泵蓋、葉輪、密封環、軸套、軸承等零部件組成,泵體與泵蓋構成葉輪工作室,葉輪軸向力通過葉片對稱布置平衡。
軸 承:泵兩端為滾動軸承支撐轉子部件,用油脂潤滑,入口直徑太于700mm采用稀油潤滑。
軸 封:①軟填料密封 ②機械密封(口徑在800mm以下)SL為立式安裝。吸入口和吐出口均在水平方向。泵體、泵蓋的分開面在軸中心線上垂直分開。從電機端看,泵順時針旋轉(根據用戶要求,也可設計成逆時針方向旋轉) 。
過流部件材質:
S型節能雙吸中開泵常見材質有鑄鐵 、耐磨鑄鐵、鑄鋼及不銹鋼 、NiCr鑄鐵、不銹鋼 ,可根據用戶要求選用不同材質。
型號說明:例: 500S35A
500---泵入口直徑
S——單級雙吸離心清水泵
35——設計點揚程
A--葉輪第一次切割。
性能參數表:
SH | S | SH | S | SH | S | SH | S |
150S97 | 12SH-19 | 300S19 | 24SH-6 | 600S100 | 900S35 | ||
6SH-6 | 150S78 | 12SH-28 | 300S12 | 24SH-9 | 600S75 | 900S23 | |
6SH-9 | 150S50 | 14SH-6 | 350S125 | 24SH-13 | 600S47 | 1000S46 | |
8SH-6 | 200S95 | 14SH-9 | 350S75 | 24SH-19 | 600S32 | 1000S31 | |
8SH-9 | 200S63 | 14SH-13 | 350S44 | 24SH-28 | 600S22 | 1000S22 | |
8SH-13 | 200S42 | 14SH-19 | 350S26 | 700S90 | 1000S44 | ||
250S95 | 14SH-28 | 350S16 | 700S56 | 1100S28 | |||
10SH-6 | 250S65 | 400S90 | 700S35 | 48SH-22 | 1200S24 | ||
10SH-9 | 250S39 | 400S57 | 800S76 | 1200S35 | |||
10SH-13 | 250S24 | 20SH-6 | 500S98 | 800S47 | 1400S52 | ||
10SH-19 | 250S14 | 20SH-9 | 500S59 | 32SH-19 | 800S32 | 1400S30 | |
12SH-6 | 300S90 | 20SH-13 | 500S35 | 800S22 | 1400S22 | ||
12SH-9 | 300S58 | 20SH-19 | 500S22 | 900S80 | 1400S15 | ||
12SH-13 | 300S32 | 20SH-28 | 500S13 | 900S58 |
