抗洪排澇雙吸泵、單級雙吸中開泵離心泵的基本工作原理 離心泵在啟動之前, 應先用液體灌滿泵殼和吸液管道, 然后啟動電機, 使葉輪和 液體做告訴旋轉運動, 液體收到離心力作用被甩出葉輪, 經蝸殼形泵殼中的流道 而進入離心泵的出口管道, 再輸入管網中去。 與此同時, 離心泵葉輪中心處由于 液體被甩出而形成真空區, 吸液池中的液體便在內外壓力差作用下, 沿吸液管而 源源不斷地進入葉輪吸液口, 又收到高速轉動葉輪的作用, 液體被甩出葉輪而進 入出口管道,如此循環,就形成了離心泵的
離心泵的基本工作原理
離心泵在啟動之前,
應先用液體灌滿泵殼和吸液管道,
然后啟動電機,
使葉輪和
液體做告訴旋轉運動,
液體收到離心力作用被甩出葉輪,
經蝸殼形泵殼中的流道
而進入離心泵的出口管道,
再輸入管網中去。
與此同時,
離心泵葉輪中心處由于
液體被甩出而形成真空區,
吸液池中的液體便在內外壓力差作用下,
沿吸液管而
源源不斷地進入葉輪吸液口,
又收到高速轉動葉輪的作用,
液體被甩出葉輪而進
入出口管道,如此循環,就形成了離心泵的連續輸液過程。

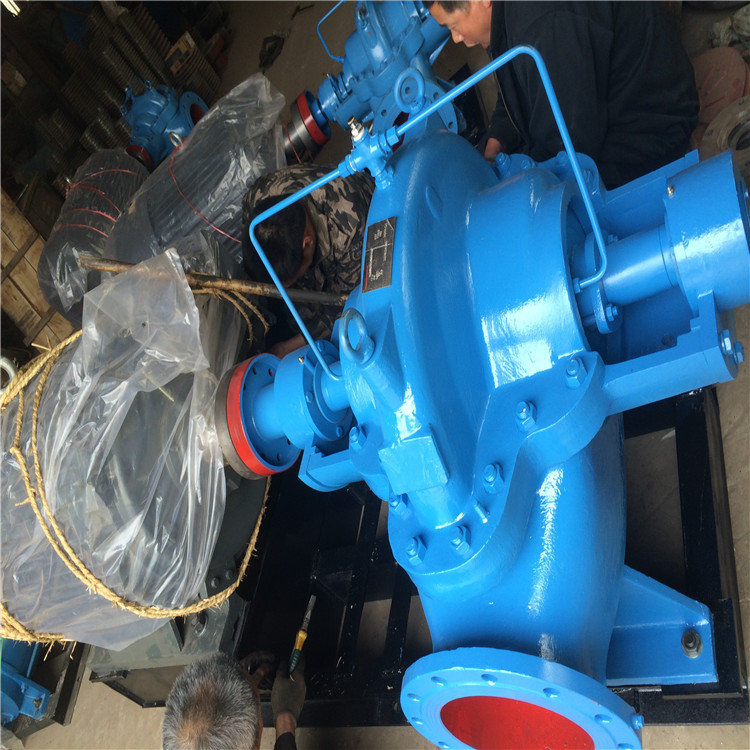

KQSN系列單級雙吸、臥式中開離心泵裝配與拆卸
注意!
l 蓋上泵蓋時應注意密封體O型圈的伸縮情況,應在O型圈周圍涂上硅膠,水利工程雙吸泵,注意不要將O型圈在中開面結合位壓潰。
l 裝填料壓蓋時,不要將填料壓得太緊,農田灌溉大流量雙吸泵,應允許有少量滴水,填料太緊會使軸套發熱,耗費功率較大,也不要壓得太松,排灌用中開雙吸泵,過松會使液體滲漏大,西藏雙吸泵,水泵效率降低。
l 拆卸軸承和聯軸器時,應使用拉馬,不允許用鐵錘直接敲擊.
排灌中開雙吸泵,KQSN400-M6/725節能農用灌溉泵
泵安裝時千分表(邊和面)找正程序
15.1.7.3.1 千分表的安裝
1.將兩個千分表安裝到泵側聯軸器輪轂X并接觸電機側聯軸器輪轂Y
1.轉動泵側聯軸器輪轂X檢查表的安裝。保證表與電機側聯軸器輪轂Y接觸但表針沒有到底。相應調整千分表。
15.1.7.3.2 測量
為確保千分表讀數的準確性:
1.通常一起轉動兩邊聯軸器保證表與聯軸器一邊Y的接觸始終在同一點。這將去除由于聯軸器一邊的Y的跳動引起的測量問題。
2.在測量時應固定地腳螺栓,廣西雙吸泵,在調整時松開地腳螺栓。
3.在調整期間轉動電機時避免損壞表。
泵安裝時水平夾角校正(左對右)
1. 零位千分表A處于聯軸器輪轂Y的左邊,雙吸泵填料蓋,距頂部90度
2. 轉動千分表/聯軸器輪轂通過頂點到右邊,距起始點180度,觀察表針并記錄讀數。
3. 通過將電機或泵向左或向右滑動來調整兩聯軸器之間水平方向的夾角。
4. 重復1到3步直到表A的讀數為0.05mm或更小為止。
5. 重新檢查水平或垂直讀數保證一個調整不會影響另一個。如果需要請校正。
